Серия адсорбционных осушителей
KSAD-WXF
Осушители серии KSAD-WXF работают по принципу короткоцикловой адсорбции без внешнего подогрева. Регенерация осушителя происходит за счет части осушенного сжатого воздуха (продувки). Две башни попеременно работают в циклах адсорбции и регенерации, что обеспечивает непрерывную осушку воздуха до точки росы до -40°C.
Технические характеристики
| Модель | Пропускная способность (нм³/мин) |
Масса адсорбента (кг) |
Присоединение | Габариты (мм) |
Масса (кг) |
|---|---|---|---|---|---|
| KSAD-1 WX F/M XF | 1,2 | 26 | Rp1" | 988×450×1071 / 988×450×1071 | 127 / 140 |
| KSAD-2 WX F/M XF | 2,5 | 50 | Rp1" | 988×450×1554 / 988×450×1552 | 179 / 196 |
| KSAD-3 WX F/M XF | 3,6 | 75 | Rp1" | 1098×460×1466 / 1096×460×1470 | 202 / 220 |
| KSAD-4.5 WX F/M XF | 4,8 | 100 | Rp1" / 2" | 1146×460×1820 / 1146×460×1821 | 239 / 272 |
| KSAD-6 WX F/M XF | 6,8 | 136 | Rp1" / 2" | 1275×405×1816 / 1275×405×1816 | 317 / 352 |
| KSAD-8 WX F/M XF | 8,5 | 184 | Rp2" | 1775×405×2266 / 1275×405×2266 | 443 / 443 |
| KSAD-10 WX F/M XF | 12,8 | 254 | Rp2" | 1427×463×2296 / 1427×463×2300 | 505 / 558 |
| KSAD-15 WX F/M XF | 16 | 310 | DN65 | 1616×498×2365 / 1616×498×2362 | 749 / 983 |
| KSAD-20 WX F/M XF | 22 | 492 | DN65 | 1866×598×2400 / 1866×598×2400 | 1100 / 1271 |
| KSAD-25 WX F/M XF | 25,8 | 576 | DN80 | 1866×598×2703 / 1866×598×2703 | 1246 / 1371 |
| KSAD-30 WX F/M XF | 32 | 705 | DN80 | 1966×658×2747 / 1962×658×2757 | 1445 / 1550 |
| KSAD-40 WX F/M XF | 43,5 | 1008 | DN100 | 2166×762×2819 / 2166×762×2819 | 1967 / 2002 |
| KSAD-50 WX F/M XF | 53 | 1171 | DN100 | 2252×822×2947 / 2236×822×2930 | 2309 / 2393 |
| KSAD-60 WX F/M XF | 67 | 1334 / 1560 | DN125 | 2418×924×2827 / 2412×1190×2866 | 2620 / 3052 |
| KSAD-70MXF | 78 | 1820 | DN125 | 2620×1288×2866 / 2620×1288×2866 | 3243 |
| KSAD-80 WX F/M XF | 90 | 1834 / 2220 | DN125 | 2720×1040×3145 / 2960×1440×2914 | 3417 / 3698 |
| KSAD-100 WX F/M XF | 110 | 2370 / 2370 | DN150 | 3060×1200×3179 / 3124×1600×3108 | 4572 / 4926 |
| KSAD-120 WX F/M XF | 130 | 2786 / 2848 | DN150 | 3120×1360×3378 / 3420×1725×3162 | 4923 / 5694 |
| KSAD-160 WX F/M XF | 160 | 3374 | DN200 | 3620×1360×3359 / 3824×1920×3396 | 6497 / 6140 |
| KSAD-200 WX F/M XF | 210 | 4580 | DN200 | 4024×1660×3490 / 4224×1970×3553 | 7714 / 8638 |
| KSAD-250 WX F/M XF | 260 | 5280 / 5920 | DN250 | 4324×2660×3472 / 4324×2060×3692 | 8600 / 10960 |
| KSAD-300 WX F/M XF | 310 | 6340 / 6780 | DN250 | 4824×2335×3699 / 4824×2355×3819 | 8896 / 11843 |

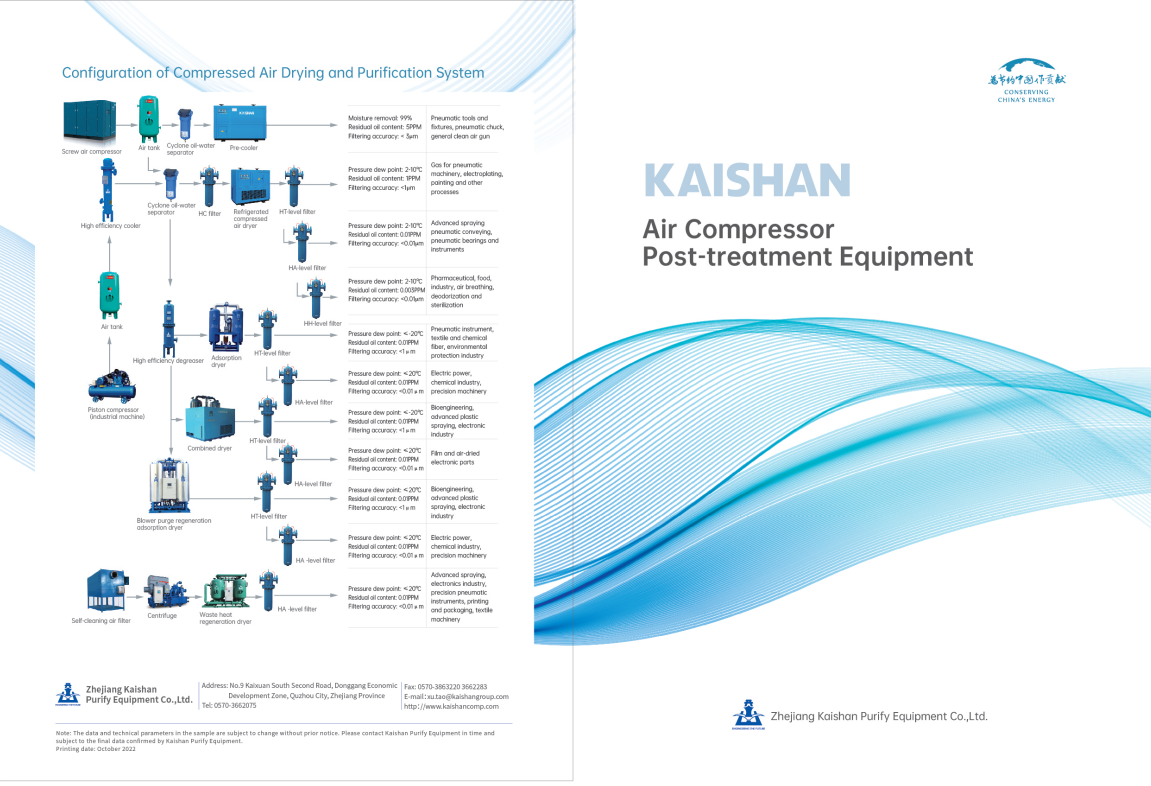

Буклет на оборудование
